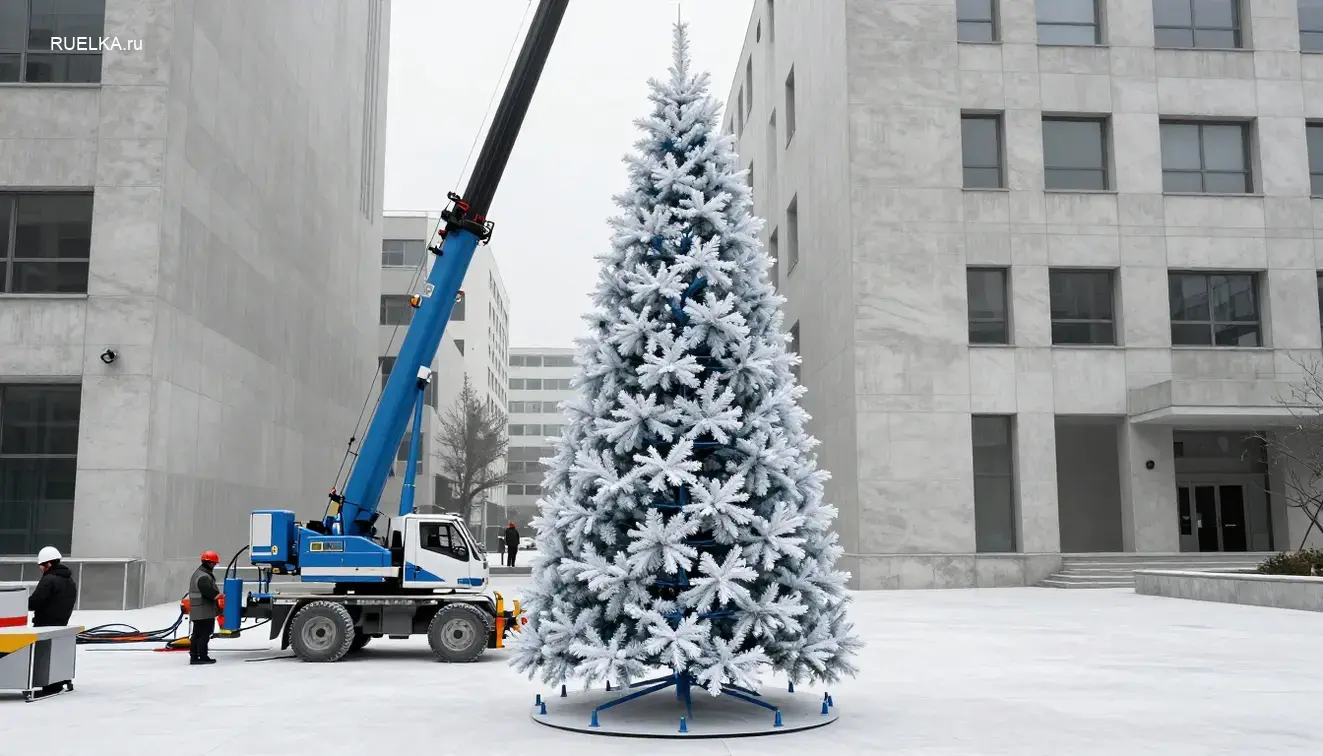

Ёлка 10 метров: как правильно подготовить площадку, рассчитать нагрузки и организовать установку для городских и коммерческих объектов
Ёлка высотой 10 метров — сложный инженерный объект. Для муниципалитетов, управляющих компаний, ТРЦ и бизнес-центров правильная установка влияет на безопасность, сроки и бюджет проекта. В статье разберём требования к площадке, этапы монтажа и типичные ошибки, которые приводят к срыву сроков или дополнительным затратам.
Требования к площадке для установки ёлки 10 метров: основание, нагрузки и безопасность
Подготовка основания: типы и критерии выбора
Установка искусственной ёлки высотой 10 метров создаёт значительные статические и динамические нагрузки. Основание должно обеспечивать устойчивость, равномерное распределение веса и защиту от просадки грунта.

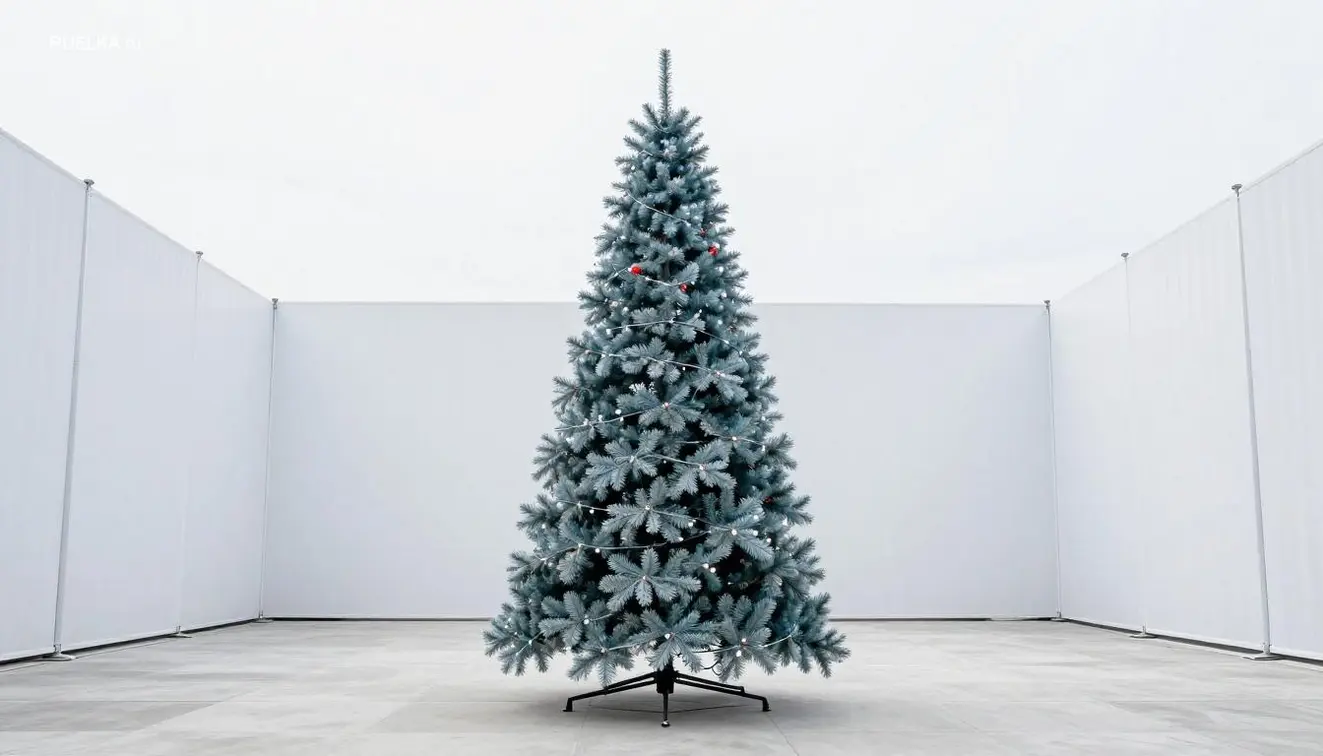

Для городских площадей и асфальтовых покрытий оптимально использовать металлическую опорную плиту. Она распределяет нагрузку на большую площадь и фиксируется анкерными болтами. Если демонтаж покрытия невозможен, применяют сборные железобетонные блоки, укладываемые на уплотнённое основание. Для временных установок на грунтовых площадках подойдут свайные или винтовые фундаменты — они минимизируют воздействие на ландшафт и обеспечивают необходимую несущую способность.
Расчёт нагрузок и ветровое воздействие
Ёлка высотой 10 метров подвергается вертикальным нагрузкам от собственного веса и горизонтальным — от ветра, снега и обледенения. При проектировании основания учитывают:
- Максимальную ветровую нагрузку для региона (по СП 20.13330.2016).
- Вес конструкции с декоративными элементами и подсветкой.
- Динамические нагрузки при монтаже и эксплуатации.
- Снеговую нагрузку при зимней установке.
Для снижения ветрового воздействия используют обтекаемые формы каркаса и ветровые отверстия в декоративных элементах. Опорная плита или фундамент должны выдерживать опрокидывающий момент с коэффициентом запаса не менее 1,5.
Организация безопасной монтажной зоны
Монтаж ёлки высотой 10 метров требует соблюдения строгих мер безопасности. Ключевые требования:
- Ограждение монтажной зоны: временные ограждения с предупреждающими знаками.
- Разметка опасных зон: обозначение зон возможного падения грузов и работы крана.
- Электробезопасность: прокладка временных кабельных линий с защитой от механических повреждений, оборудование с классом защиты не ниже IP44.
- Доступ для техники: подъездные пути для автокрана и грузового транспорта.
- Анкеровка и страховка: страховочные тросы и анкерные устройства для фиксации конструкции.
- Контроль качества основания: проверка несущей способности грунта или покрытия, соответствие анкерных креплений проекту.
| Тип основания | Применимость | Преимущества | Ограничения | Требования к подготовке |
|---|---|---|---|---|
| Металлическая опорная плита | Асфальтовые, бетонные покрытия, пешеходные зоны | Высокая несущая способность, быстрый монтаж, демонтаж без повреждения покрытия | Требует анкерного крепления к покрытию | Проверка прочности покрытия, сверление отверстий под анкеры, герметизация стыков |
| Сборные железобетонные блоки | Грунтовые площадки, временные установки | Универсальность, подходит для слабых грунтов, долговечность | Большой вес, уплотнение основания обязательно | Уплотнение грунта, песчано-гравийная подушка, выравнивание блоков по уровню |
| Свайный или винтовой фундамент | Грунтовые площадки, парковые зоны, территории без покрытия | Минимальное воздействие на ландшафт, устойчивость к просадкам, быстрый монтаж | Требует геологического обследования, ограничения по глубине промерзания | Геодезическая разбивка, бурение или завинчивание свай, контроль вертикальности |
| Монолитная железобетонная плита | Постоянные установки, территории с высокими нагрузками | Максимальная несущая способность, долговечность, устойчивость к деформациям | Высокая стоимость, длительный срок устройства, демонтаж невозможен | Устройство опалубки, армирование, бетонирование, контроль прочности бетона |
Совет эксперта: как избежать ошибок при подготовке площадки
Частая ошибка — недооценка ветровых нагрузок и неравномерное распределение веса на основание. Даже небольшой перекос опорной плиты или просадка грунта деформирует каркас.
Рекомендации:
- Провести геодезическую съёмку площадки для выявления неровностей и слабых участков.
- Использовать динамические испытания грунта для оценки несущей способности.
- Предусмотреть регулировку высоты опорных точек для компенсации просадок.
- Организовать мониторинг состояния основания, особенно после сильных ветров или осадков.
Монтаж на высоте требует специалистов с допуском и опытом работы с крупногабаритными конструкциями.
Этапы монтажа ёлки 10 метров: от подготовки до подключения подсветки
Подготовительные работы: техническое задание и площадка
Монтаж начинается с разработки технического задания. В нём фиксируют:
- высоту конструкции;
- тип каркаса (модульный или ствольный);
- требования к устойчивости;
- нагрузки на основание;
- допустимые отклонения по вертикали.
На этапе подготовки площадки оценивают несущую способность грунта или перекрытия, наличие инженерных коммуникаций и доступность для транспорта. Для бетонных оснований предусматривают анкерные болты или закладные элементы.

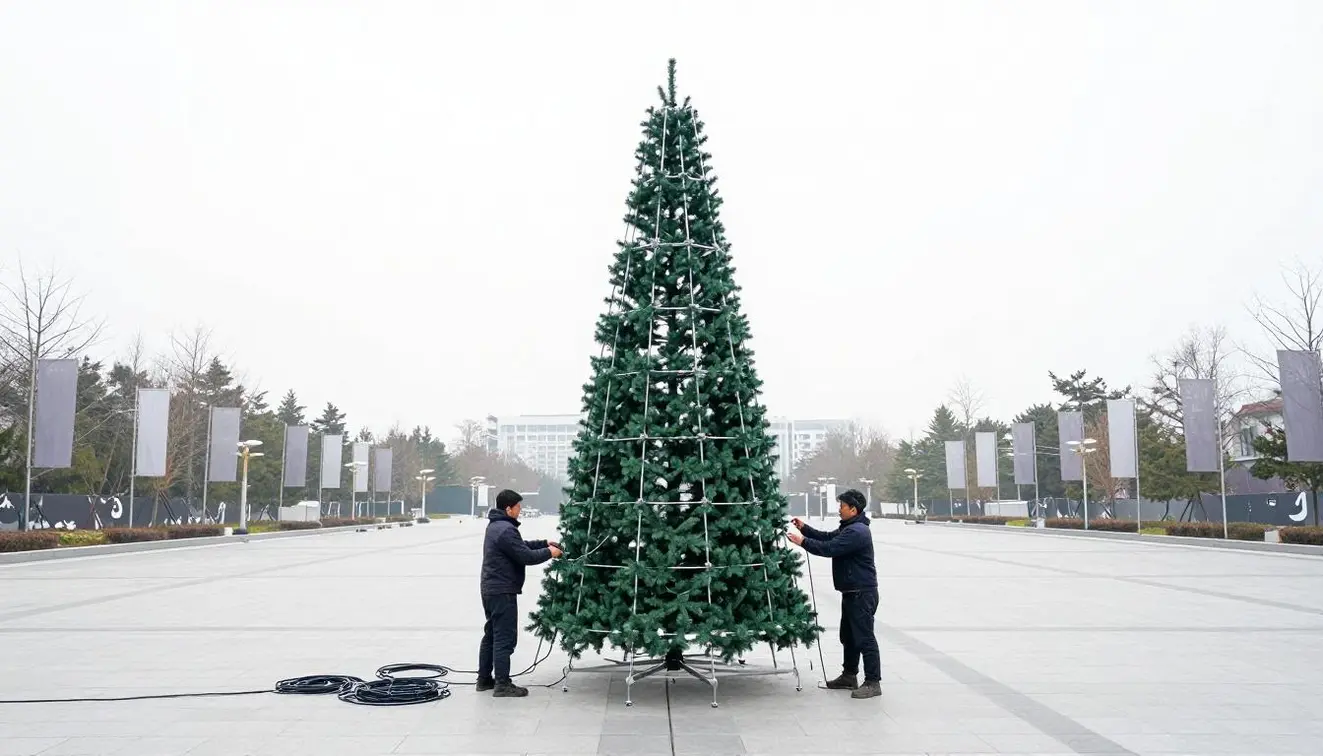

Сборка каркаса и формирование ярусов
Модульный металлический каркас собирают секциями снизу вверх болтовыми соединениями повышенной прочности. Каждый ярус фиксируют с контролем соосности и вертикальности лазерным нивелиром. Рабочие используют страховочные системы и каски. Зона монтажа ограждается предупредительными лентами.
Проверяют жёсткость конструкции: допустимые прогибы не должны превышать нормативных значений для ветровых и снеговых нагрузок региона.
Установка ветвей и подключение подсветки
Ветви крепят к каркасу послойно, начиная с нижнего яруса, с равномерным распределением плотности хвои. Для 10-метровых конструкций применяют ветви с усиленным креплением и огнестойкой пропиткой.
Подсветку монтируют параллельно с установкой ветвей. LED-гирлянды прокладывают по внутренней стороне каркаса с кабель-менеджментом: кабельные каналы, хомуты, защитные гофры. Электрические соединения выполняют с защитой IP65 и выше, блоки питания размещают в герметичных шкафах.
Чек-лист контроля качества монтажа
- Наличие утверждённого ТЗ с допусками по вертикали и нагрузкам.
- Проверка несущей способности основания и анкерных креплений.
- Контроль соосности каркаса на каждом ярусе (допустимое отклонение — не более 1% от высоты).
- Фиксация болтовых соединений с требуемым моментом затяжки.
- Установка ветвей с равномерной плотностью и без просветов.
- Прокладка кабелей подсветки с защитой от механических повреждений и влаги.
- Тестирование электрических цепей на короткое замыкание и утечку тока.
- Оформление акта приёмки с подписью ответственного лица.
| Критерий сравнения | Модульный металлический каркас | Ствольная конструкция с центральной опорой |
|---|---|---|
| Скорость сборки | Высокая: секции соединяются болтами за 1–2 рабочих дня | Средняя: требуется монтаж центральной опоры и растяжек |
| Требования к основанию | Распределённая нагрузка на бетонную плиту или грунт | Сосредоточенная нагрузка на центральный фундамент |
| Устойчивость к ветру | Высокая: аэродинамическая форма снижает парусность | Зависит от растяжек и анкеровки опоры |
| Доступ для обслуживания подсветки | Удобный: внутренние кабельные каналы и съёмные панели | Ограниченный: требуется подъём на высоту для доступа к стволу |
| Срок эксплуатации | 10–15 лет при регулярном обслуживании | 8–12 лет: коррозия центральной опоры в агрессивных средах |
При монтаже на открытых площадках уделяйте внимание ветровым нагрузкам. Используйте модульные каркасы с широким основанием и дополнительными растяжками на анкерных блоках. Подсветку проектируйте с возможностью быстрого демонтажа отдельных секций для ремонта. Регламент осмотров должен включать проверку болтовых соединений и электрических контактов не реже одного раза в сезон.
Типичные ошибки при установке ёлки 10 метров и как их избежать
Подготовка основания: ключевой этап для стабильности конструкции
Недостаточная подготовка основания приводит к перекосу конструкции, риску падения и дополнительным затратам. Основание должно выдерживать не только вес ёлки, но и ветровые нагрузки. Недостаточная фиксация или неравномерное распределение нагрузки вызывают наклон ствола в первые дни эксплуатации.
Крепление и анкеровка: как обеспечить безопасность на весь сезон
Для ёлок такого размера критически важна надёжная анкеровка. Временные или недостаточно прочные крепления приводят к аварийным ситуациям. Ствол фиксируют к несущим конструкциям здания с помощью специализированных анкерных систем. Дополнительно предусматривают страховочные тросы или растяжки, особенно в зоне повышенной проходимости.
Электробезопасность и кабель-менеджмент: скрытые риски
Подсветка 10-метровой ёлки — сложная электрическая система. Ошибки в прокладке кабелей, использование несертифицированных удлинителей или недостаточная защита от влаги приводят к коротким замыканиям или возгораниям. Кабели укладывают в кабель-каналы или защитные гофры, соединения выполняют с соблюдением норм электробезопасности. Предусматривают возможность быстрого отключения подсветки в аварийной ситуации.
- Проверка несущей способности основания: провести расчёт нагрузки и согласовать его с техническими службами объекта.
- Использование сертифицированных крепёжных элементов: анкеры, болты и страховочные системы должны соответствовать ГОСТ и проектной документации.

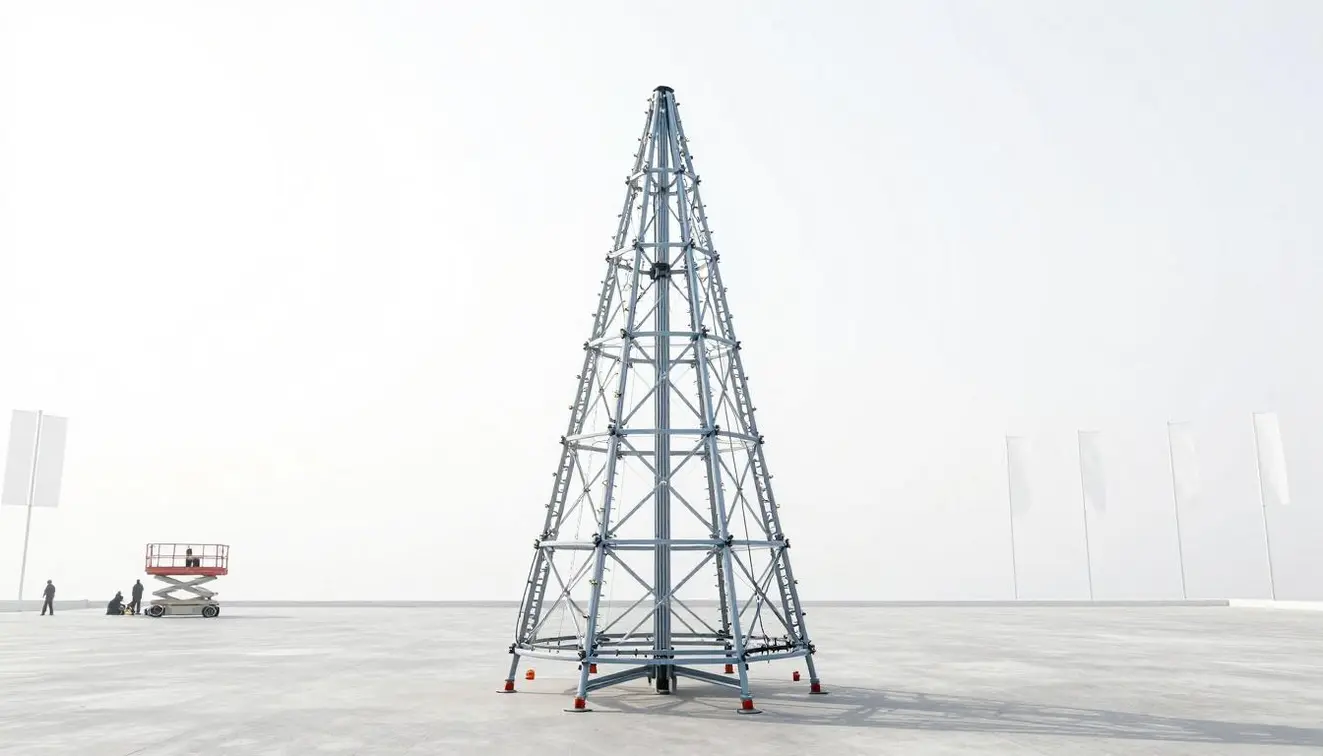

- Тестирование устойчивости: после установки провести контрольный замер вертикальности ствола лазерным уровнем.
- Организация монтажной зоны: оградить периметр установки и обеспечить безопасный доступ для персонала.
- Регулярные осмотры: в течение сезона проводить плановые проверки креплений, подсветки и состояния конструкции.
- Документирование процесса: фиксировать все этапы монтажа, включая фотофиксацию креплений и электрических соединений.
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Недостаточная подготовка основания | Перекос ёлки, риск падения, повреждение конструкции | Провести инженерный расчёт нагрузки, использовать армированные платформы или анкерные плиты |
| Использование временных креплений | Ослабление фиксации под воздействием ветра или вибраций, аварийные ситуации | Применять только сертифицированные анкерные системы, закреплённые к несущим конструкциям |
| Неправильная прокладка кабелей | Короткое замыкание, возгорание, выход из строя подсветки | Использовать кабель-каналы, гофры и влагозащищённые соединения, соблюдать нормы электробезопасности |
| Отсутствие страховочных систем | Падение ёлки при порывах ветра или механических воздействиях | Установить растяжки или страховочные тросы, закреплённые к надёжным опорам |
| Игнорирование регламента осмотров | Невыявленные дефекты креплений или подсветки, увеличение риска аварий | Внедрить график плановых проверок с фиксацией результатов в журнале эксплуатации |
Экспертный совет: При установке в атриуме торгового центра разработайте план монтажа вместе с техническими службами объекта. Учитывайте особенности вентиляции, освещения и эвакуационных путей. Заранее согласуйте зоны ответственности за электрику, анкеровку и контроль устойчивости. Это исключит накладки и обеспечит безопасность.
Установка ёлки высотой 10 метров — комплексный проект. Ошибки в расчётах, монтаже или логистике приводят к срыву сроков, дополнительным затратам и угрозе безопасности. Чтобы избежать проблем, заранее согласуйте технические детали с поставщиком, привлеките квалифицированных подрядчиков и учтите специфику площадки. Правильная подготовка и соблюдение технологий гарантируют долговечность конструкции.
